サービス紹介

生産技術・製造

私たちは少量多品種生産を軸にしており、ワンストップ体制による一貫生産対応が可能です。

生産品質管理

サービス内容

  • 開発・基板設計・生産技術・製造の各部門による生産品質管理の一元化

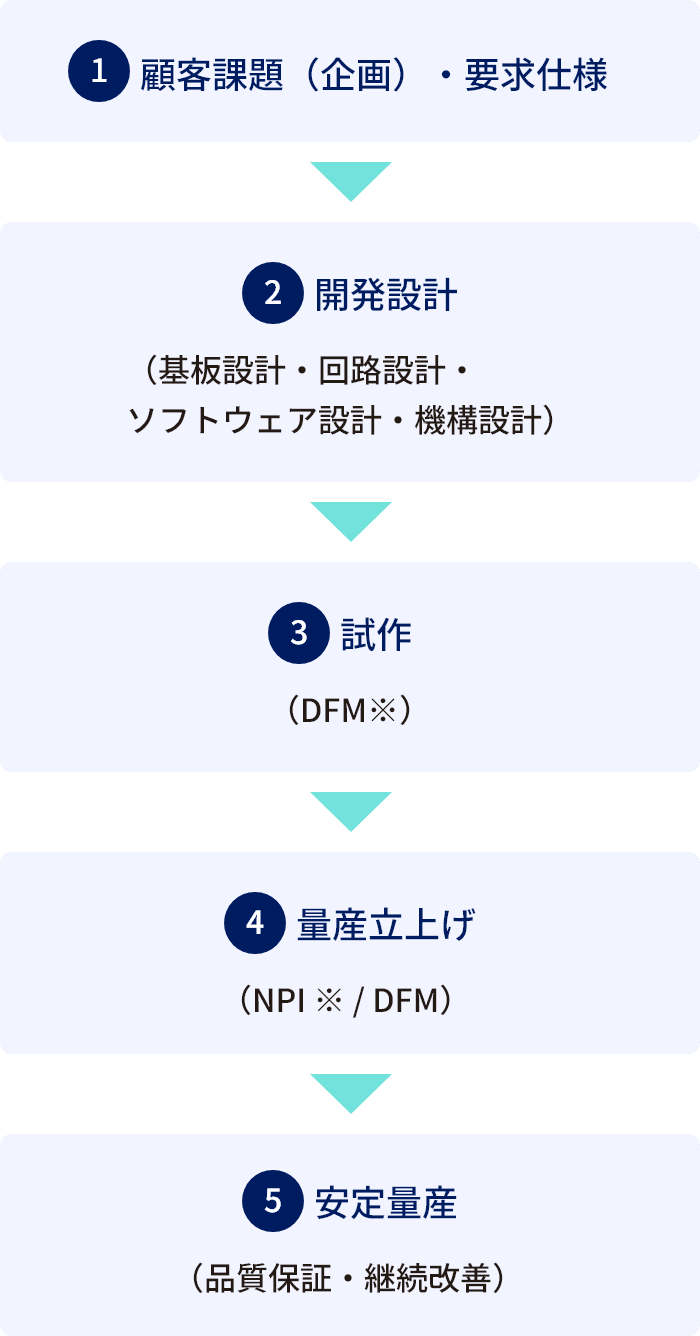

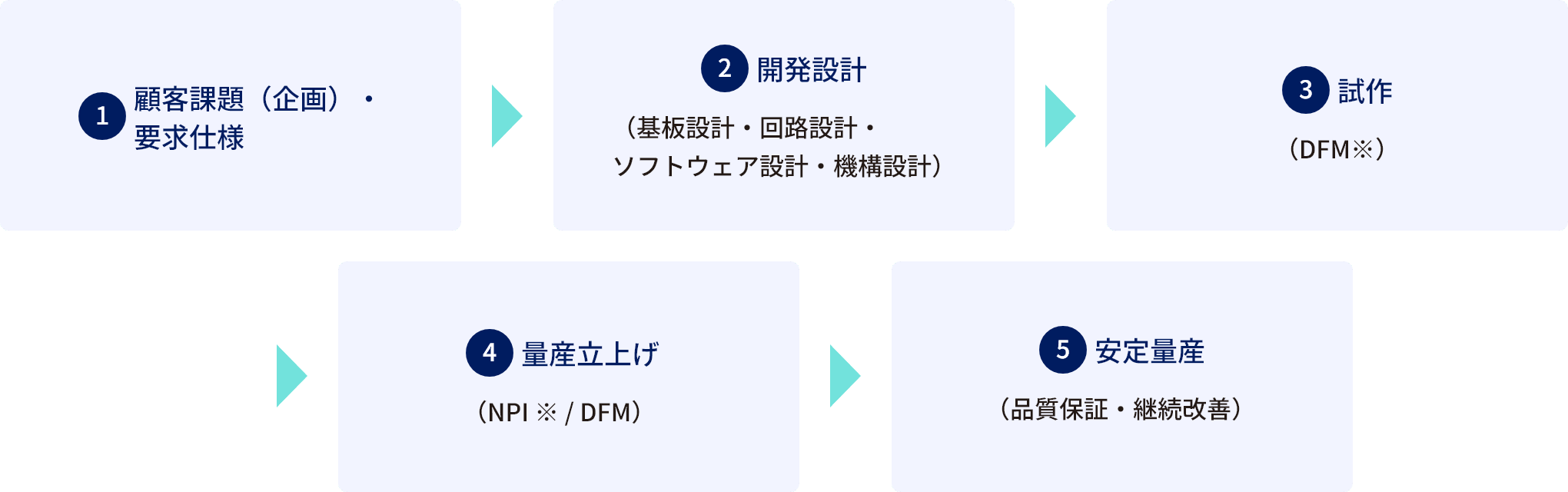

全体フロー
  • ※ DFM：設計段階から製造性・品質・コスト・量産性を考慮し、 “量産できる設計”へ最適化する活動です。
  • ※ NPI ：単なる試作管理ではなく、 開発品を安定量産へ移行するための“橋渡し機能”です。

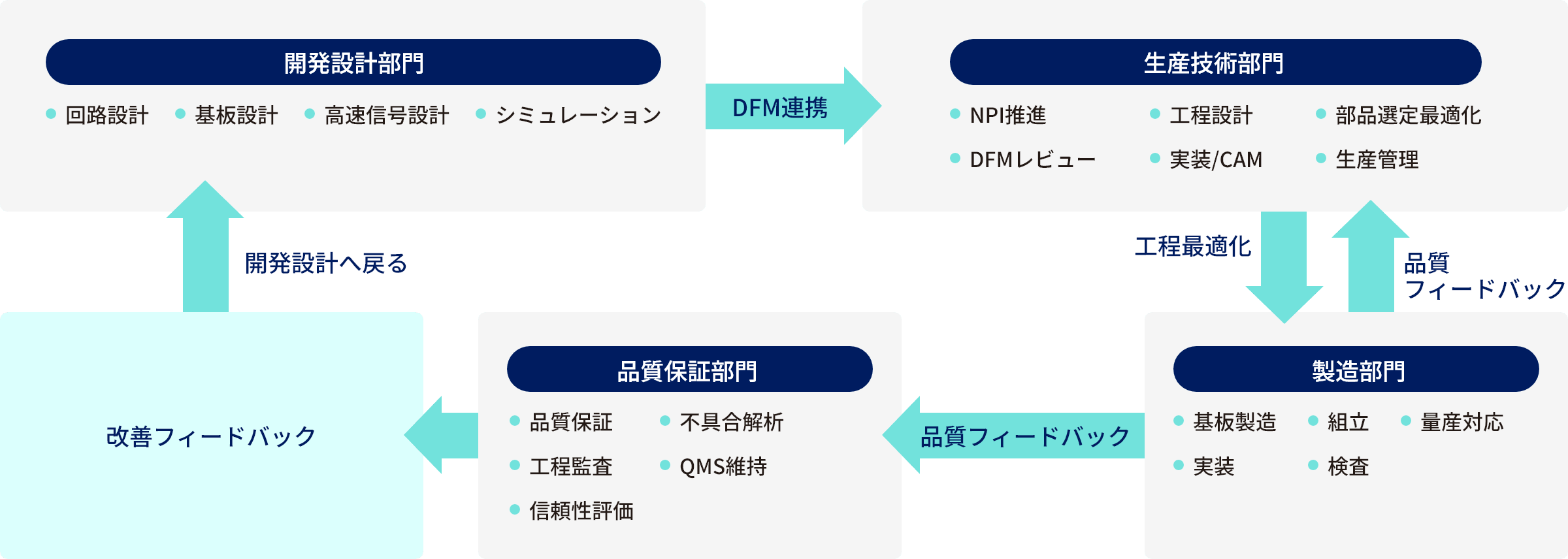

部門連携モデル
拡大

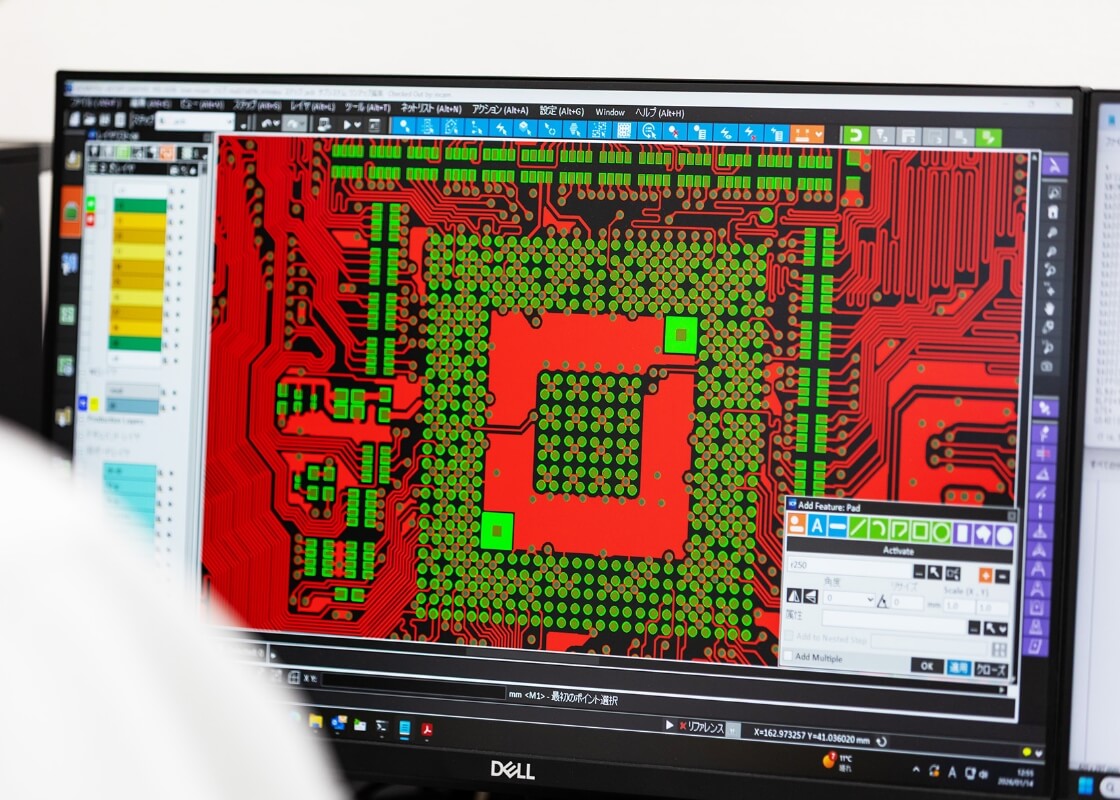

CAM編集

提供された設計データを基に工程能力、並びに工程ルールに従って補正、編集を実施します。

基板製造、基板実装においてQCの観点から有利不利が逆行するケースが度々ありますが、双方工程の最適化を実現しております。

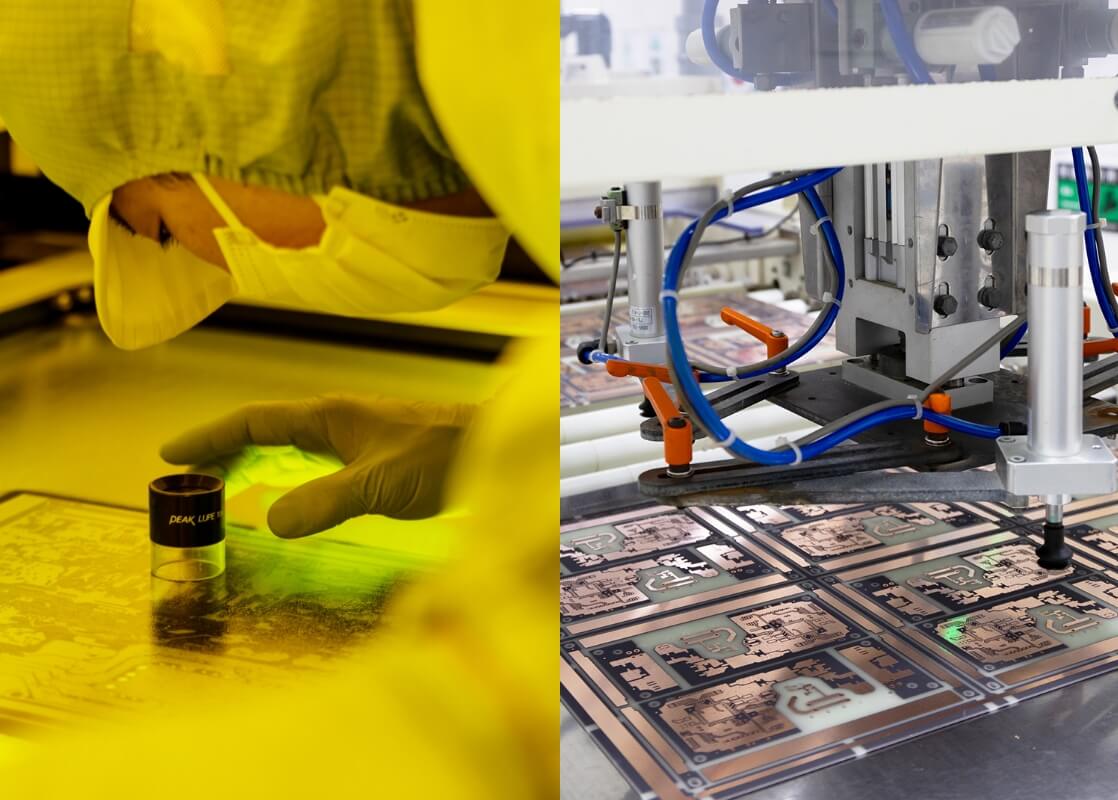

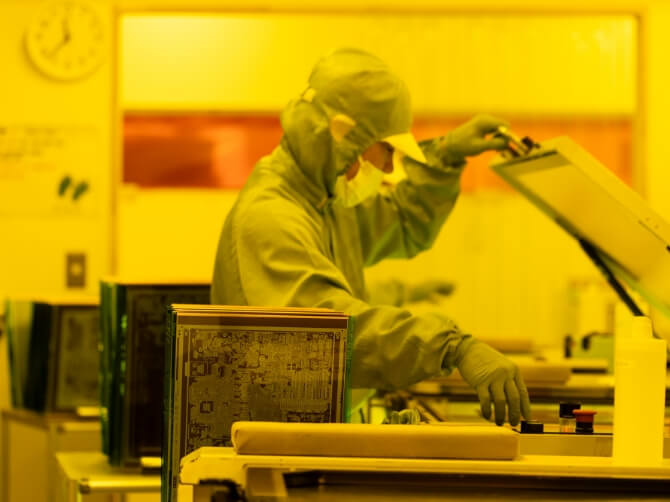

回路形成基板

各種電子デバイスの信号伝達速度は高速化の一途をたどっており、プリント配線板に対しては特性インピーダンスをはじめとする伝送線路品質の要求が高まっています。大電流基板やFPCにおいても新たなニーズが日々生まれている中で、私たちは随時お客様のご要望にお応えするために、ときにディレクションやコンサルティングをしながらお客様の真のご要望を形にしています。

私たちは片面・両面・高多層基板やFPC（フレキシブル）、アルミ基板において、試作から量産までサポートします。技術や品質、納期、価格など、仕様や工程能力の理解だけでは新たな製品を生み出すことはできません。私たちの技術や工程能力に加え、お客様に寄り添って製品を完成させる姿勢がお客様の信頼につながっていると自負しています。

サービス内容

  • リジット基板製造
    　－貫通基板（両面・多層）
    　－ビルドアップ・IVH ・PIV その他各種対応
  • 生産量に応じて協力メーカにて海外生産対応
  • フレキシブル基板（片面・両面・多層）

実績

項目 実績 / 能力 /仕様
仕様 貫通基板16層IVHPIVFPC
L/S (パターン 幅、間隔) 0.050/0.050
板厚 (t) 0.1~3.4
最小ランド(ドリルビア) φ0.45
製品サイズ 385×490
銅厚(内層/外層) 400μ/105μ
ご注文単位数 試作 : 1~30台、量産: 50台単位

最小L/S: 50μ/50μ
高多層 16層まで実績あり

  • 制御系微弱電流基板（高速信号基板25.8Gbps／インピーダンスコントロール）　→　
    ノイズに強い設計並びにシミュレーションから正確なモノづくりを実現
  • パワーエレクトロニクス基板（大電流基板／3相インバータ）　→　
    最大銅厚実績105μ多層板

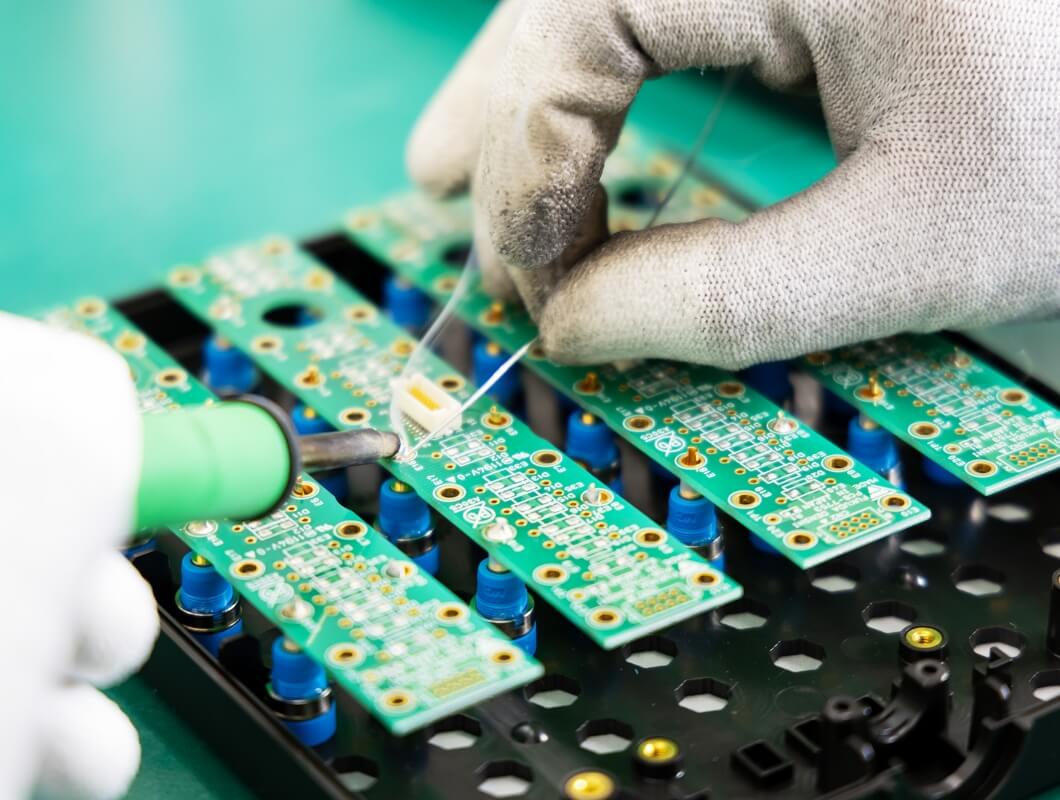

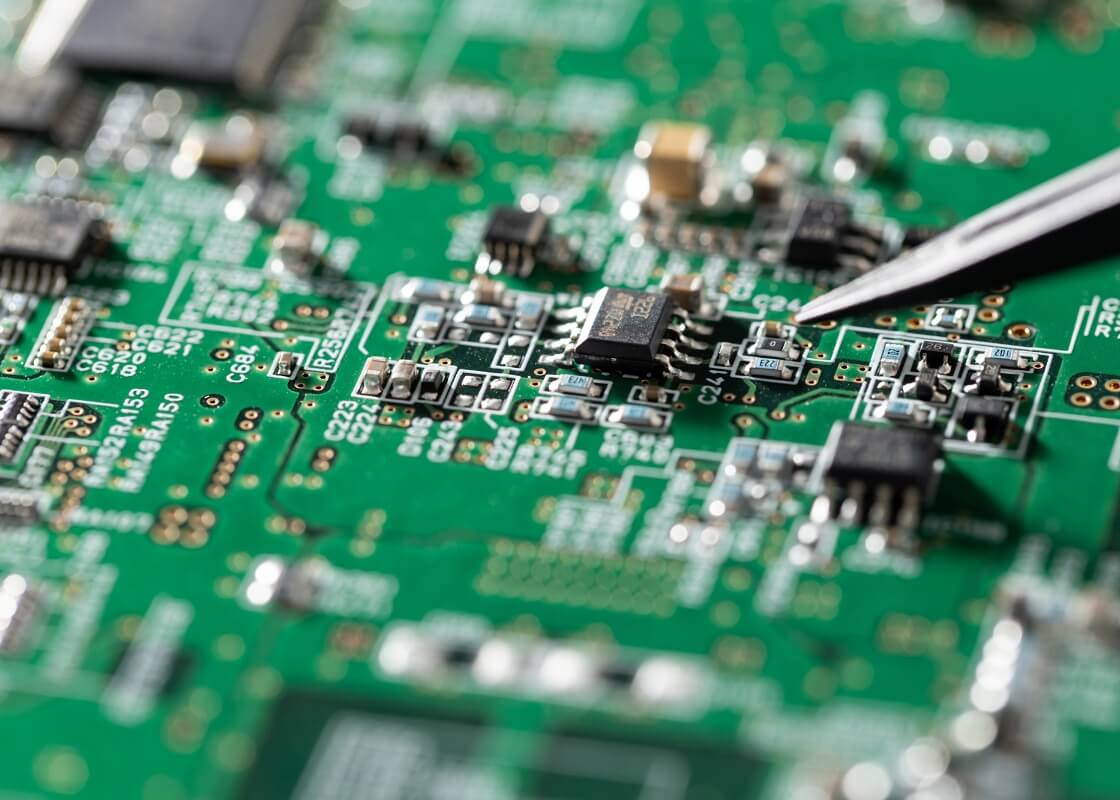

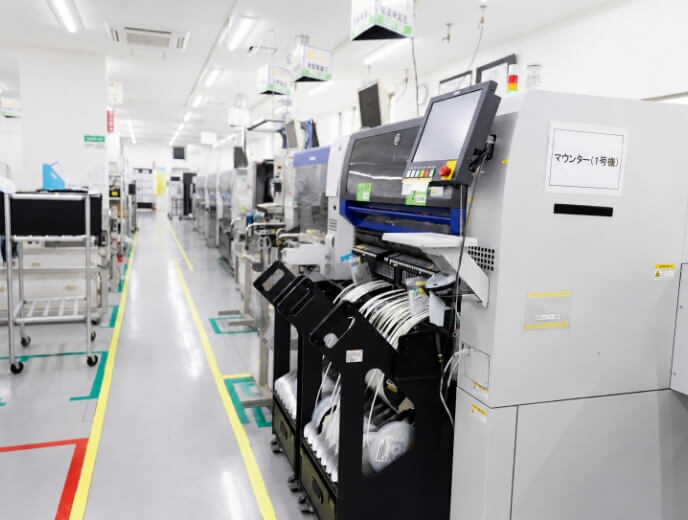

基板実装/組立

電子業界では益々多様化が進んでおります。
中でも小型化、集約化というテーマには枚挙にいとまがありません。
当社の回路形成基板実装はこれらのテーマに対応する為、0402、0201サイズの実装実績を有し、0.4㎜、0.5㎜ピッチのQFP、BGA実装も得意としております。

他方、大電流基板（厚銅基板）や低温ハンダ実装もニーズが高まっており、近年実績を作っております。その他多様なニーズにお応えするべく日々チャレンジしておりますので気軽にお声がけ下さい。

プリント基板製造から実装まで、部品調達も含め最短で納品

基板内製のメリット (コスト 納期、 不具合解析 仕様変更など)

項目 実績 / 能力 /仕様
ライン SMD (面実装) 2ライン、 THD (手挿入) ライン
最小チップ部品 0201 【パッド形状: 社内設計で最適化】
基板サイズ 410×460 / 長尺基板も対応可能 (400x1200)
基板改修 BGA載せ換え/リボール/ジャンパー
検査機器 印刷判定機/AOI/フライング/各種実機試験
部品調達 当社で調達可能 (代理購買、 納期 在庫管理 )
ご注文単位数 試作: 1~30台、 量産 50台単位
組立 医療機器、各種産業機器/セル生産方式を採用

実績

生産実績
  • 各種CPUボード
  • 各種医療機器用基板
  • 各種FPGA基板
  • 照明用超大型基板
  • 車載用小型センサー基板
  • 各種長尺FPC基板
  • 産業機器用電装基板
仕様実績
  • 極小電子部品
  • 極少電子部品（0201）
  • 最大1,200×400（リジット基板）
  • 1,200×　X（FPC基板）
  • 低温ハンダ実装

極小部品実装

サービス内容

  • 部品サイズ0201まで実装対応可能
  • PET材実装

大型基板実装

サービス内容

  • シートサイズ400mm×1200mmまで実装対応可能

低温ハンダ実装

サービス内容

  • PET材実装
  • 銀ペースト

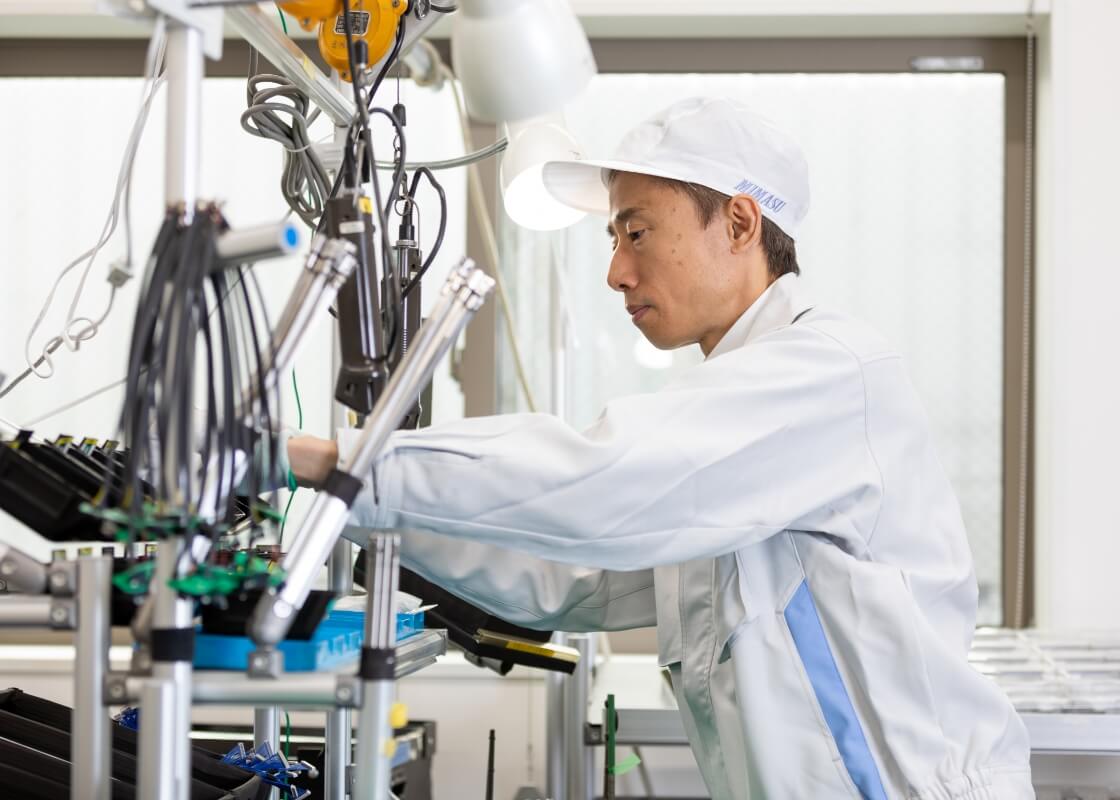

完成品/ブロック組立

サービス内容

  • 医療機器ブロック組立
  • 産業機器向け制御系ユニット組立
  • 産業機器向け制御系ユニット組立
  • 各種ユニット
  • ハーネス・ケーブル組立
  • 照明器具アセンブリ

実績

  • 各種CPUボード
  • 各種医療機器用基板
  • 各種FPGA基板
  • 各種医療機器用基板
  • 車載用小型センサー基板
  • 照明用超大型基板
  • 産業機器用電装基板
  • 各種長尺FPC基板
仕様実績
  • 極小電子部品
  • 0402サイズ基板サイズ
  • 最大1200mm×400mm（リジット基板）
  • 1,200mm×Xmm（FPC基板）
